7-segment-sudoku ของนาย John Sarik

ใครไม่รู้จัก 7 Segment บ้างเอ่ย ?? มันคือเจ้าตัวเลขแปดแล้วแสดงแสงออกมาเป็นตัวเลขหรือตัวอักษรตามภาษาเทคนิคเรียกว่า 7-segment (อ่านว่า เซเว่น-เซกเม้น)  ทำไมถึง 7 ก็ลองนับดูได้เลยครับมันเกิดจาก เส้น 7 เสนต่อกัน แต่ข้อมูลภายในจะมี 8บิต นะครับให้ลองสังเกตุ ว่ามันมีจุด มาด้วย  เด่วจะมาสอนต่อว่า 7-Segment ทำงานยังไง

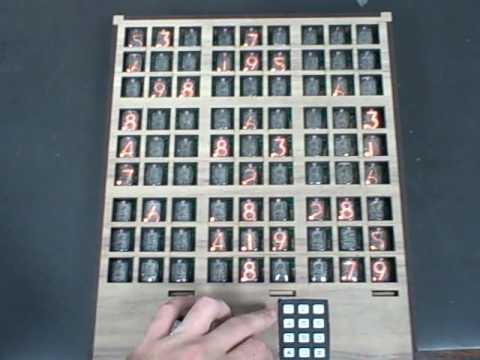

เอาเป็นว่าขออธิบายการทำงานของบอร์ดอันที่เห็นนี่ก่อน  เป็นไอเดียบ้าๆบอๆของนาย[John Sarik]ที่มีความคิดทีทำ Sudoku กับวงจรดิจิตอลอย่างง่าย โดยในส่วนของผลก็คงต้องการให้เหมือน ของเจ้า Nixie ที่ทำไว้ก่อนหน้านี้ ซึ่งวงจรรกมากมาย

แต่สิ่งทีทำให้ วงจรของนาย [John Sarik] น่าสนใจและง่ายต่อการสร้าง  ต่อหนึ่งชุด ของ module เค้าใช้เพียง 3 shift-registers สำหรับ ขับให้ 7-segment ทั้ง 9 ตัวทำงาน โดยมีตัวต้านทาน 5 ตัว (Resistors) ทำหน้าที่เพื่อรับข้อมูลซึ่งทั้งหมดนี้ทำงานบนชิปเดียว

ปล.สำหรับบอร์ดนี้แสดงให้ ผู้ที่กำลังเรียนรู้ในการออกแบบวงจรมองภาพในมุมใหม่บ้างครั้งไม่ต้องใช้อุปกรณ์ที่ทันสมัยนัก ก็สามารถได้ผลลัพธ์เช่นเดียวกัน แต่สิ่งเรานี้สอนให้เราเรียนรู้ว่า ควรใช้ทรัพยากรณ์ในการออกแบบให้พอดีกับงานที่เราได้รับมา ^ ^

อ้อลืมให้ link เว็บโปรเจคนี้ของนาย john Sarik  คลิกนี่เลยละกัน
